重载型旋转台 | MSE/MPE/MWE 负载范围 500kg-10t

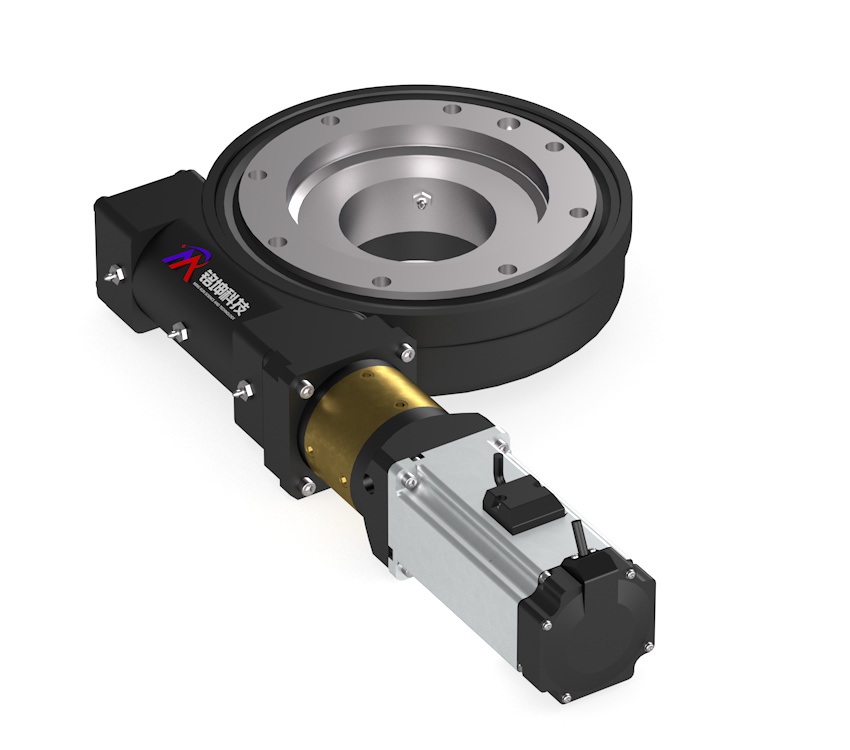

重载围栏型旋转台
●由围栏式基座、回转支承、环面蜗杆及配套零部件组装而成
●可以用电机或液压马达作为动力输入源，驱动减速器进行顺时针和逆时针旋转
●由于采用回转支承作为主要设计部件，因而此装置拥有较强的倾覆力矩及轴向力
●同比相同参数的减速器，该装置拥有体积小、安装维护方便
通用技术指标
| 型号 | 台面尺寸 | 输出力矩 | 保持力矩 | 轴向动载荷 | 径向动载荷 | 减速比 | 重量 |
| MSE3C | 115mm | 400Nm | 2000Nm | 9.6kN | 8.4kN | 62:1 | 12kg |
| MSE5C | 146mm | 600Nm | 5000Nm | 14.4kN | 11.1kN | 62:1 | 16kg |
| MSE7 | 237.5mm | 1500Nm | 10400Nm | 32kN | 28kN | 73:1 | 21kg |
| MSE7A | 221mm | 1500Nm | 10400Nm | 32kN | 28kN | 73:1 | 25kg |
| MSE9A | 316mm | 6.5kNm | 38.7kNm | 81kN | 71kN | 61:1 | 49kg |
| MSEA9 | 296mm | 6.5kNm | 38.7kNm | 81kN | 71kN | 61:1 | 48kg |
| MSE12A | 402mm | 7.5kNm | 43kNm | 114kN | 100kN | 78:1 | 61kg |
| MSE14A | 435.5mm | 8kNm | 48kNm | 133kN | 117kN | 85:1 | 64kg |
| MSE17A | 522mm | 10kNm | 72.3kNm | 235kN | 205kN | 102:1 | 105kg |
| MSE21 | 618mm | 15kNm | 105.8kNm | 385kN | 335kN | 125:1 | 149kg |
| MSE25 | 744mm | 18kNm | 158.3 kNm | 590kN | 470kN | 150:1 | 204kg |
