图纸详情

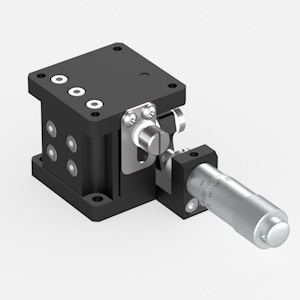

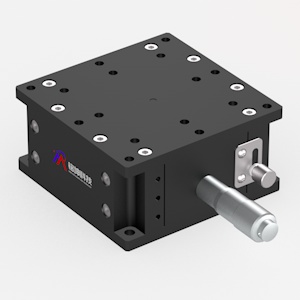

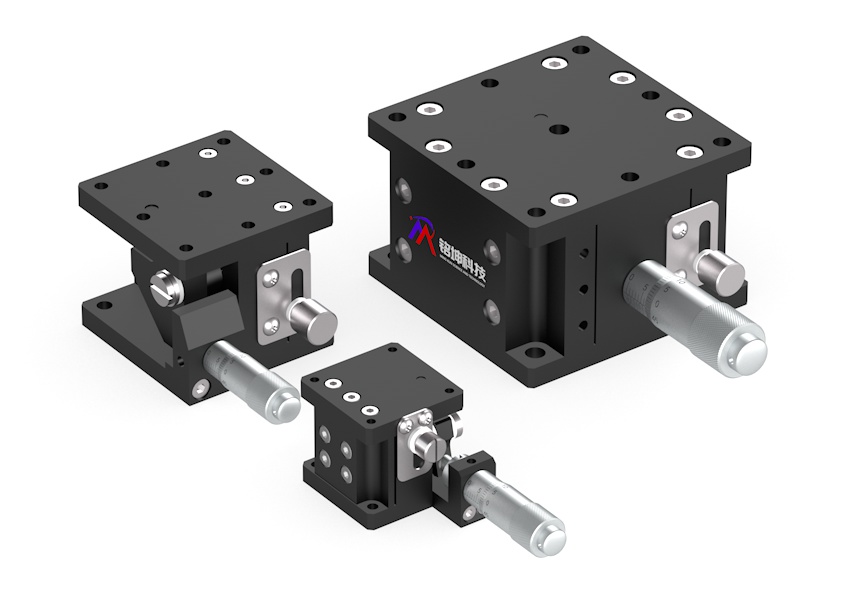

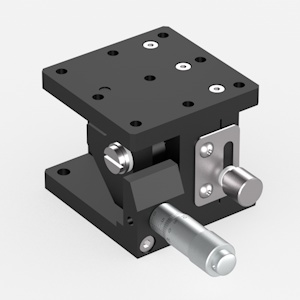

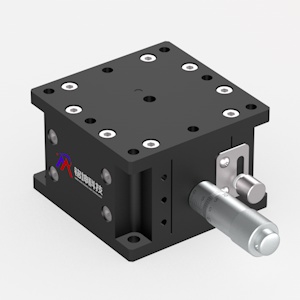

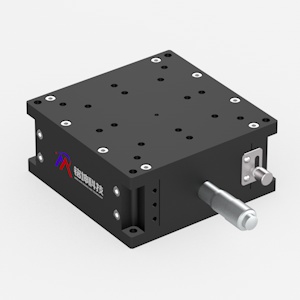

Z轴直线滑台 | MPHL-**3 ▢台面尺寸 25--120mm
●主体材料采用高强度铝合金，重量轻。
●使用十字交叉滚柱导轨，保证了移动直线度和高精度。
●利用杠杆原理把水平方向进给转换成垂直方向进给，方便操作。
通用技术指标
| 型号 | MPHL-253 | MPHL-443 | MPHL-663 | MPHL-883 | MPHL-10103 | MPHL-12123 |
| 台面尺寸 | 25mm | 40mm | 60mm | 80mm | 100mm | 120mm |
| 轴类型 | Z轴 | |||||
| 行程 | 5 | 6.5 | 10 | |||
| 最小读数 | 10μm | |||||
| 导轨 | 十字交叉滚柱导轨 | |||||
| 材料 | 铝合金-黑色阳极氧化 | |||||
| 承载※ | 1.5kg | 3kg | 5kg | 8kg | 10kg | |
| 自重 | 0.05kg | 0.13kg | 0.37kg | 0.62kg | 1.1kg | 1.29kg |
●点击型号可在线查看3D预览图
| 产品型号 | 台面尺寸 | 行程 | 文件 | 单价 | 发货日期 | 购物车 | |
|---|---|---|---|---|---|---|---|
|
|
MPHL-253 | 25x25mm | 5mm |
|
￥600.00 | 请联系客服 |
购物车
|
|
|
MPHL-443 | 40x40mm | 6.5mm |
|
￥900.00 | 请联系客服 |
购物车
|
|
|
MPHL-663 | 60x60mm | 10mm |
|
￥1300.00 | 请联系客服 |
购物车
|
|
|
MPHL-653 | 65x65mm | 10mm | ￥0.00 | 请联系客服 |
购物车
|
|
|
|
MPHL-883 | 80x80mm | 10mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-10103 | 100x100mm | 10mm |
|
￥0.00 | 请联系客服 |
购物车
|
|
|
MPHL-12123 | 120x120mm | 10mm |
|
￥1600.00 | 请联系客服 |
购物车
|
