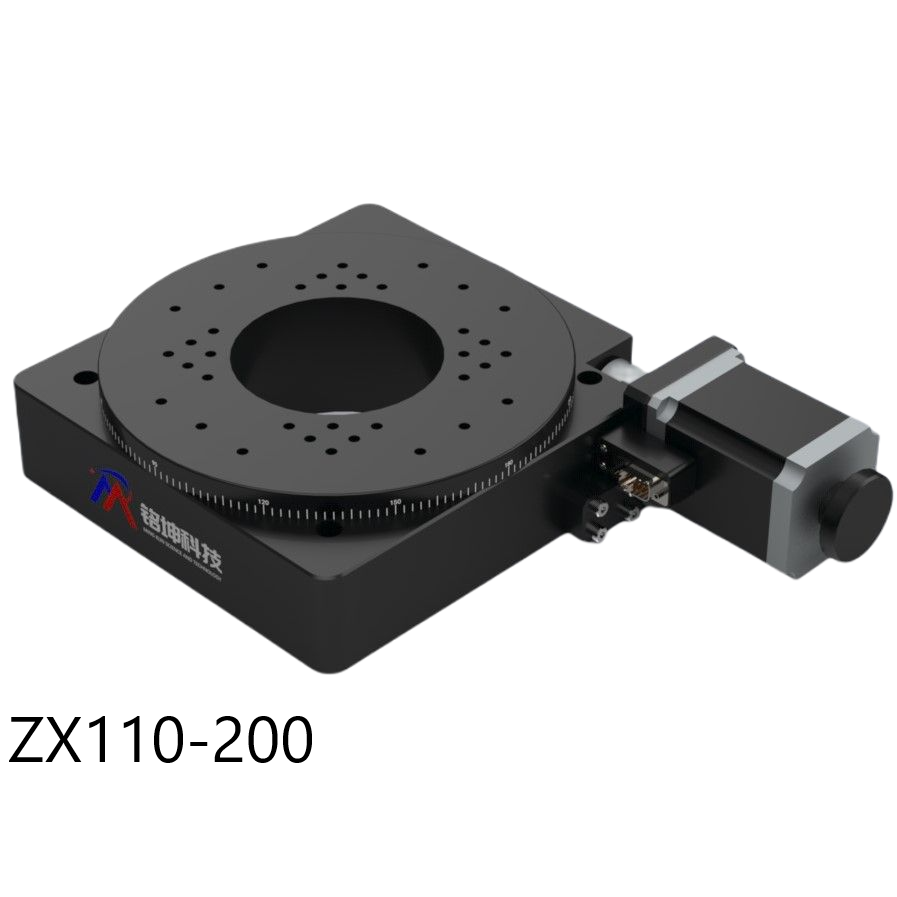

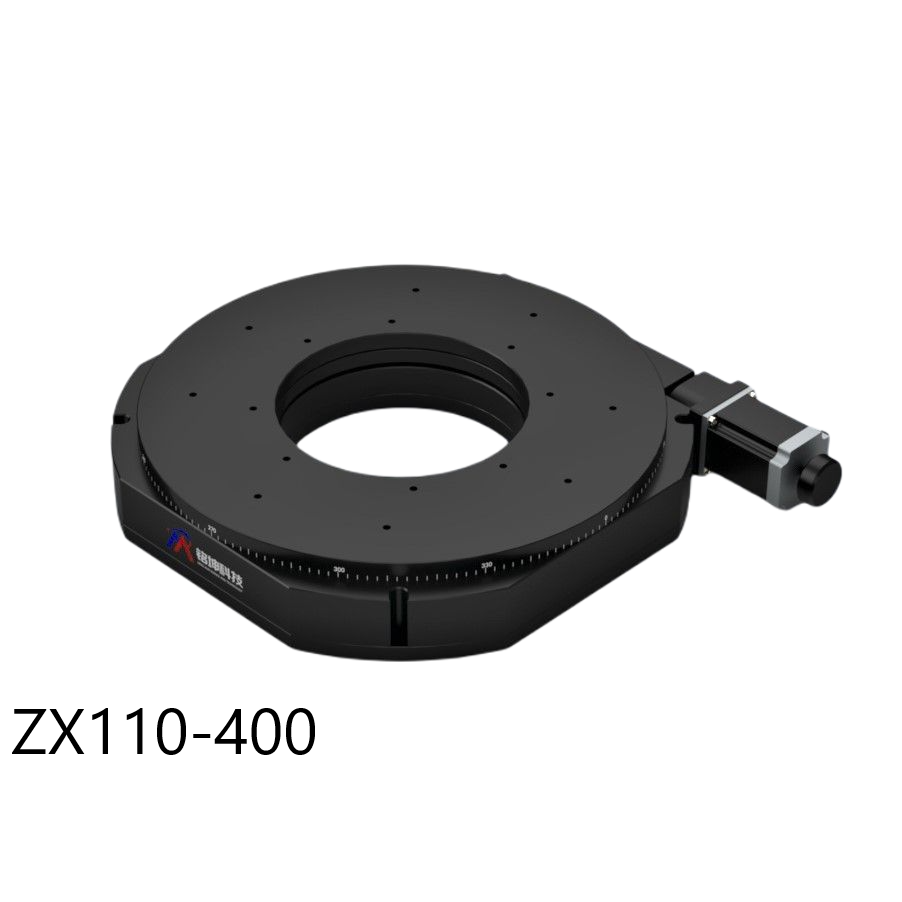

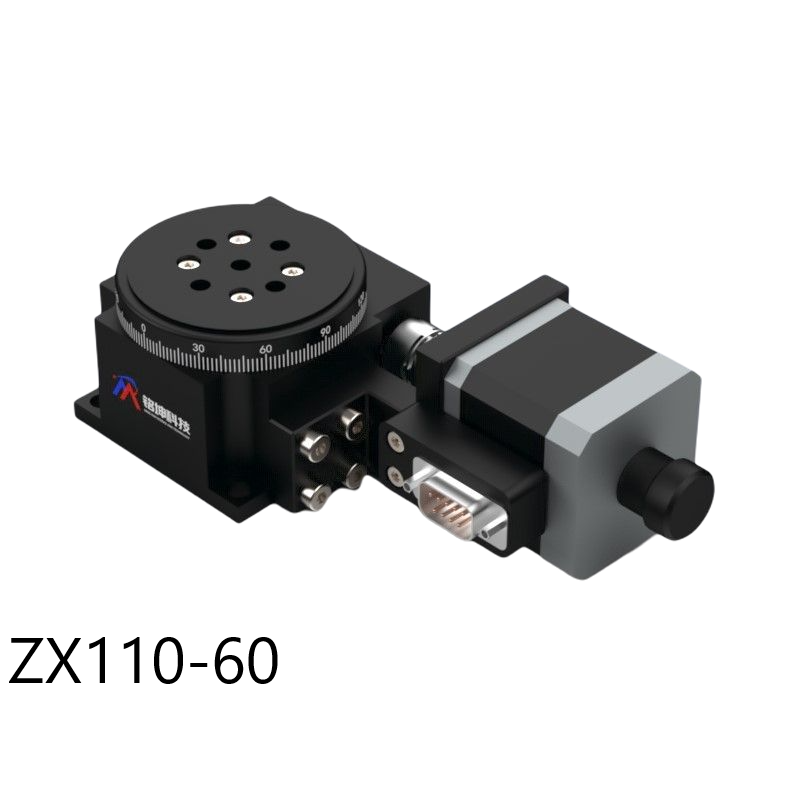

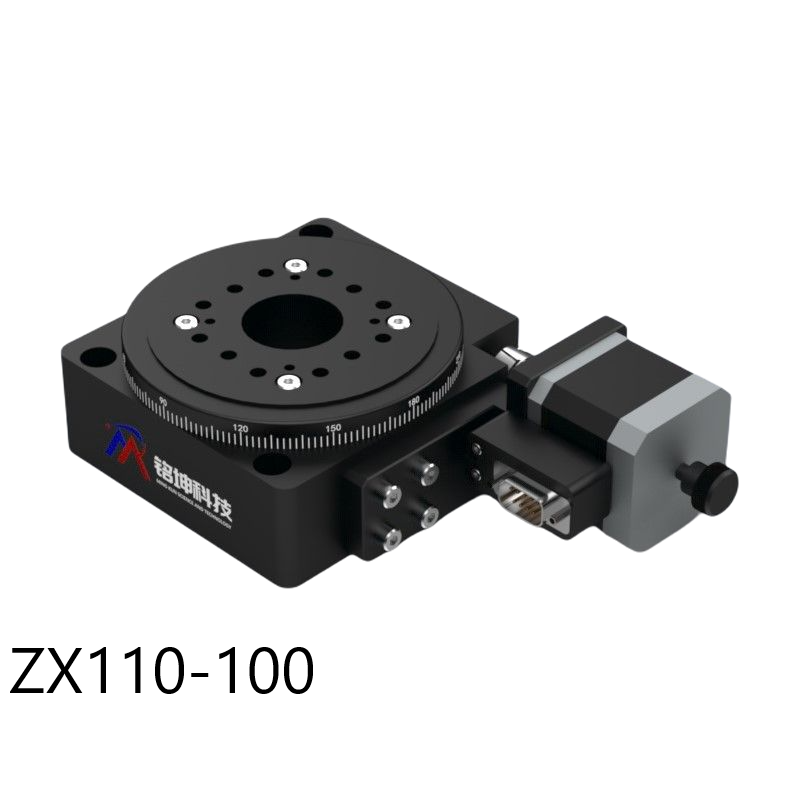

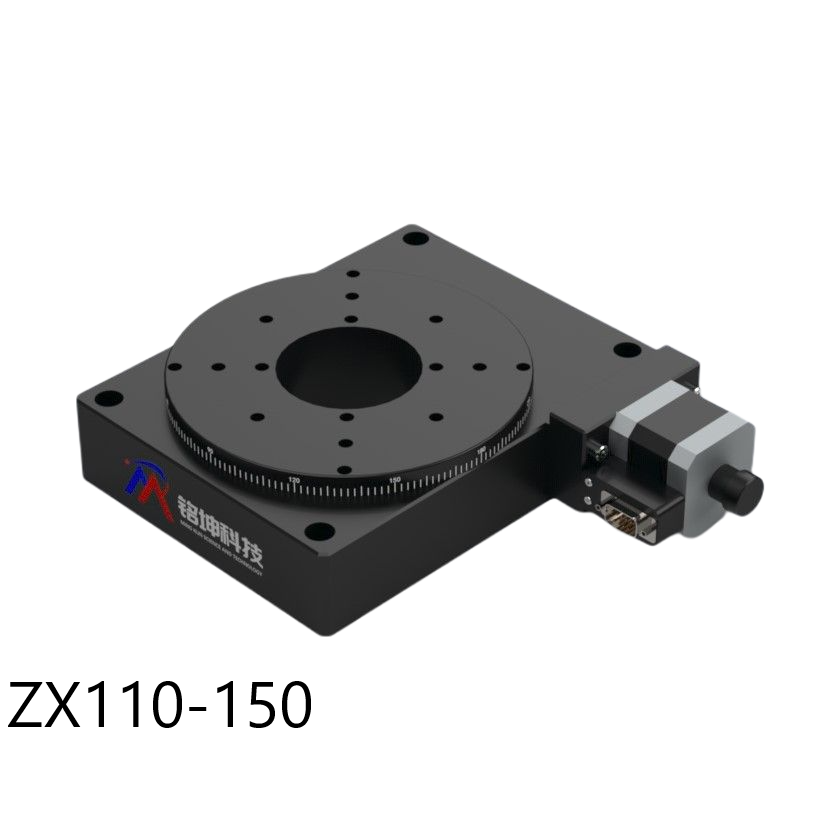

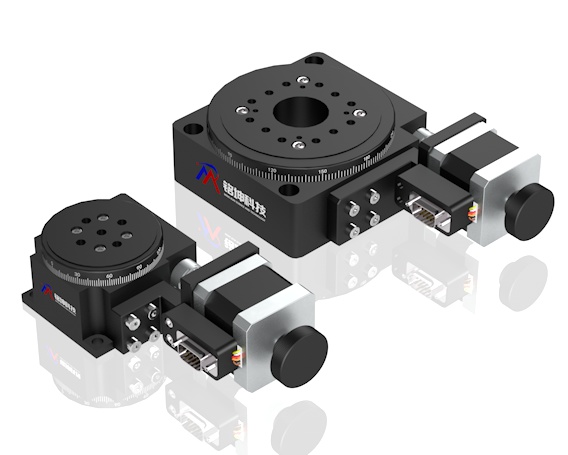

ZX110系列-360°精密旋转台

  • 说明介绍
产品说明

通用参数

精密型电动旋转滑台(可做真空)                        台面尺寸 Ø30-560mm


标配步进电机和RS232接口,ZK系列运动控制器可对其实现自动化控制

旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转
设计精巧的消空回结构,空回极小,并可调整长期使用造成的空回间隙
特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳
台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制




参数说明


点击型号名称可在线查看3D模型,文件较大,加载过程缓慢,请耐心等待

技术指标
型号

ZX110-60

ZX110-100

ZX110-200

ZX110-300

ZX110-400

机械

规格

台面尺寸[mm]

Ø60

Ø100

Ø200

Ø300

Ø400

滑台高度[mm]

45

60

65

72.5

移动行程[°]

360

主体材料

铝合金-黑色阳极氧化

中心承载[kg]

10

20

50

80

200

重量[kg]

1.2

1.7

7.9

7.9

21

注:可定制真空高低温环境转台,可更换伺服电机

ZX110系列-360°精密旋转台
产品型号 台面尺寸 文件 单价 发货日期 购物车
ZX110-60 Φ60mm
¥0.00 请联系客服
购物车
ZX110-100 Φ100mm
¥0.00 请联系客服
购物车
ZX110-150 Φ150mm
¥0.00 请联系客服
购物车
ZX110-200 Φ200mm
¥0.00 请联系客服
购物车
ZX110-300 Φ300mm
¥0.00 请联系客服
购物车
ZX110-400 Φ400mm
¥0.00 请联系客服
购物车
