不锈钢电动弧摆台-60台面

  • 说明介绍
产品说明

通用参数

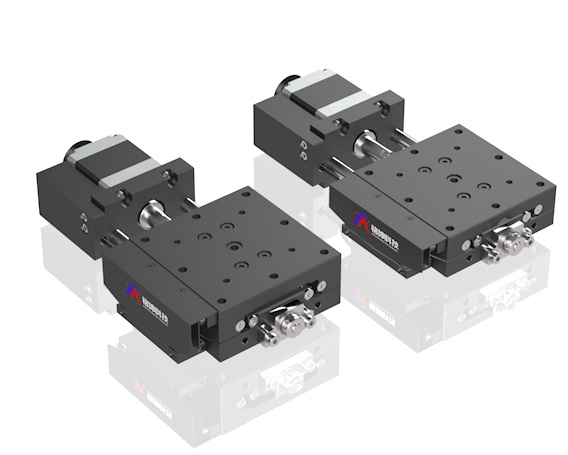

不锈钢一体导轨电动摆动滑台                                       台面尺寸 60mm


在可淬火的不锈钢材料上直接加工导轨,是一款高精度的自动摆动平台。

运动平滑,最适用于需要频繁调整角度的场合。
采用了在本体上直接加工导轨的一体型构造,减少了所需的零件数量和组装时间,性价比好。

参数说明


点击型号名称可在线查看3D模型,文件较大,加载过程缓慢,请耐心等待

技术参数
型号

MPHTM-60A60

MPHTM-60A85

MPHTM-60A105

反手(镜像)

MPHTM-60A60R

MPHTM-60A85R

MPHTM-60A105R

机械

规格

台面尺寸[mm]

60*60

滑台厚度[mm]

25

20

行程[°]

±14

±9

±7

驱动机构

蜗轮蜗杆

导轨形式

一体弧线槽 球轴承

主体材质

SUS440C-黑铬

重量[kg]

0.75

备注: 可选二相步进电机(降低成本),伺服电机(更快速度),详细信息请咨询本公司。

不锈钢电动弧摆台-60台面
产品型号 角度范围[°] 台面尺寸[mm] 文件 单价 发货日期 购物车

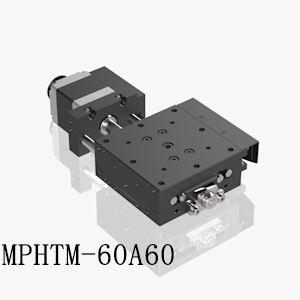

MPHTM-60A60 ±14° 60x60
¥0.00 请联系客服
购物车

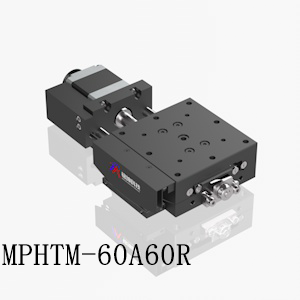

MPHTM-60A60R ±14° 60x60
¥0.00 请联系客服
购物车
MPHTM-60A85 ±9° 60x60
¥0.00 请联系客服
购物车

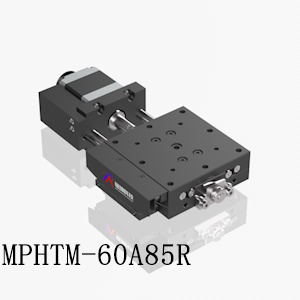

MPHTM-60A85R ±9° 60x60
¥0.00 请联系客服
购物车

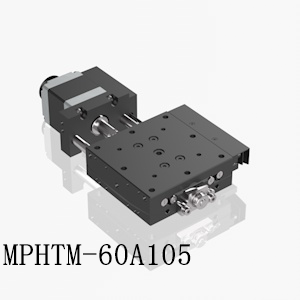

MPHTM-60A105 ±7° 60x60
¥0.00 请联系客服
购物车

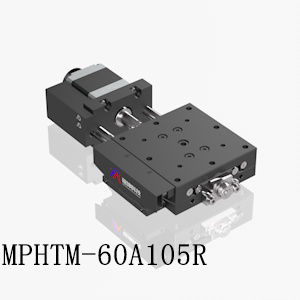

MPHTM-60A105R ±7° 60x60
¥0.00 请联系客服
购物车
