MPRAL系列-小角度高耐久旋转台

  • 说明介绍
产品说明

通用参数

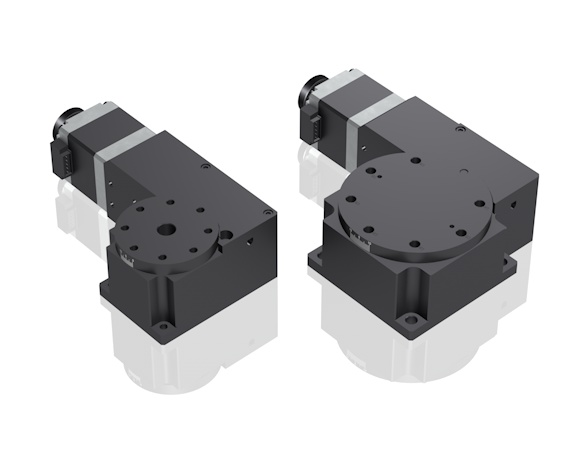

高耐久电动旋转滑台                     台面尺寸 Ø40/60/80/100/120mm



● 精密丝杆中央传动机构。


● 适配二相或五相步进电机。

● 反向间隙几乎为零。

● 轻量、薄型、精度高、稳定性好、耐负载、耐久性佳、启动加速性能平顺。

● 驱动机构采用精密丝杆中央传动,相对于涡轮蜗杆驱动机构具有磨损小、间隙小、阻力小等高耐久性特点

● 特别适用于微小角度的重复定位,空间受限场合

● 适用于硅片的打标;组装、封装工序中的零件姿势矫正;适用于CCD及手机用液晶面板等贴合用

参数说明



技术指标
型号

MPRAL-40B

MPRAL-60B

MPRAL-80B

MPRAL-100B

MPRAL-120B

机械规格 台面[mm]

Ø40

Ø60

Ø80

Ø100

Ø120

高度[mm]

35

行程[°]

±8.5

±5

±8

主体材料

铝合金-黑色阳极氧化

速度[°/s]

50

35

30

25

20

重量[kg]

0.42

0.59

0.84

1.13

1.5

备注: 图上均为五相步进电机,可选二相步进电机(降低成本),伺服电机(更快速度),详细信息请咨询本公司。

MPRAL系列-小角度高耐久旋转台
产品型号 台面尺寸 旋转角度 文件 单价 发货日期 购物车

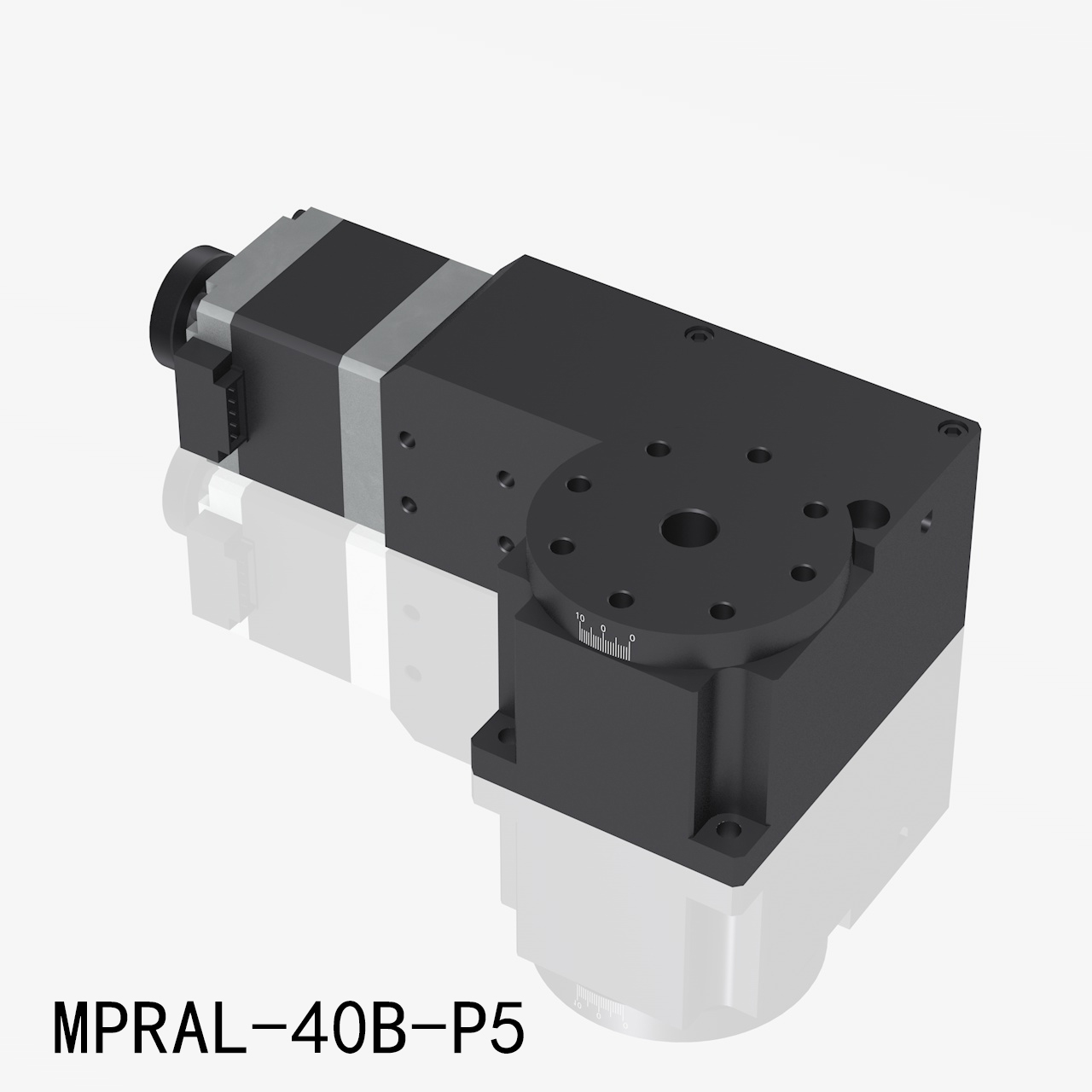

MPRAL-40B-P5 Φ40mm ±8.5°
¥0.00 请联系客服
购物车

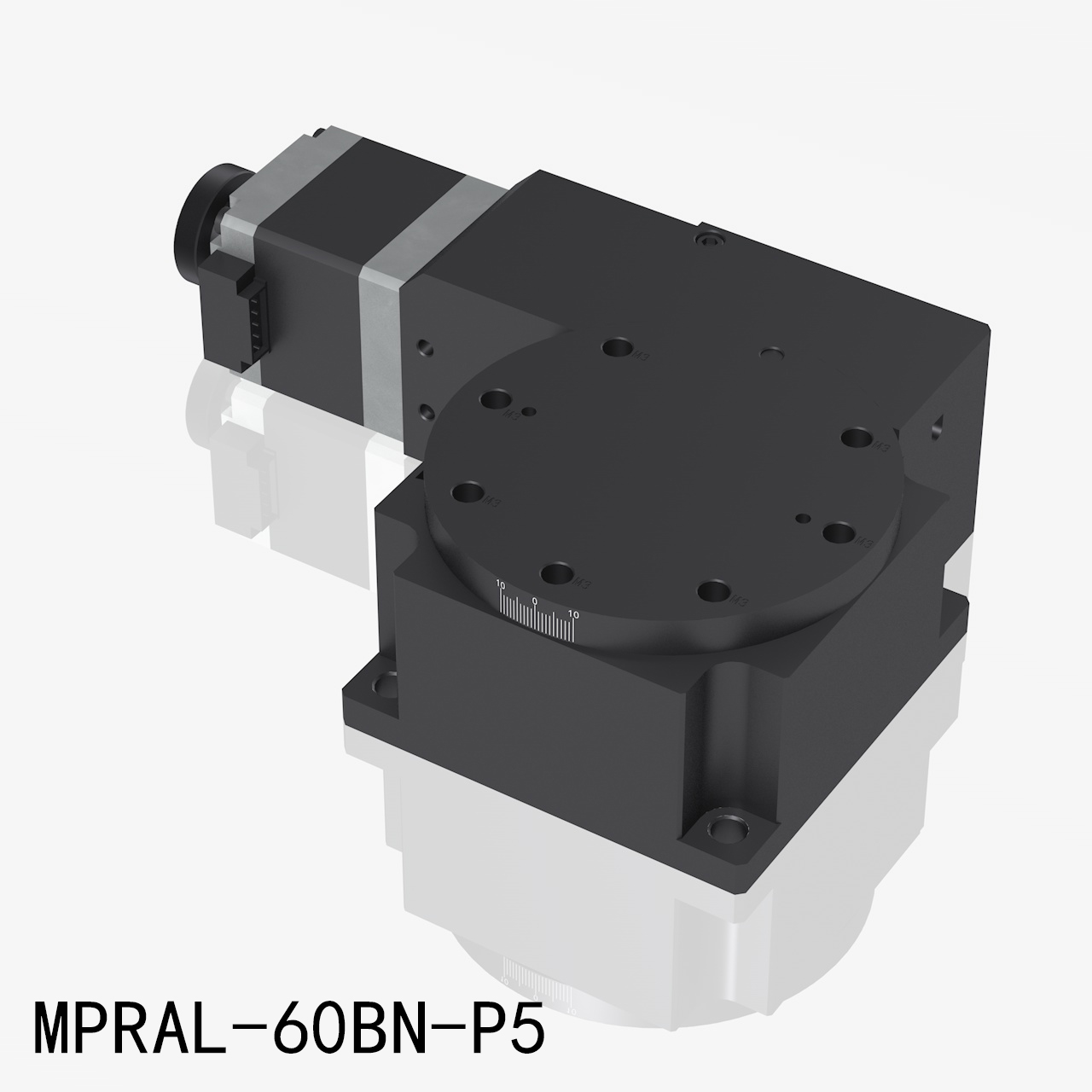

MPRAL-60BN-P5 Φ60mm ±5°
¥0.00 请联系客服
购物车

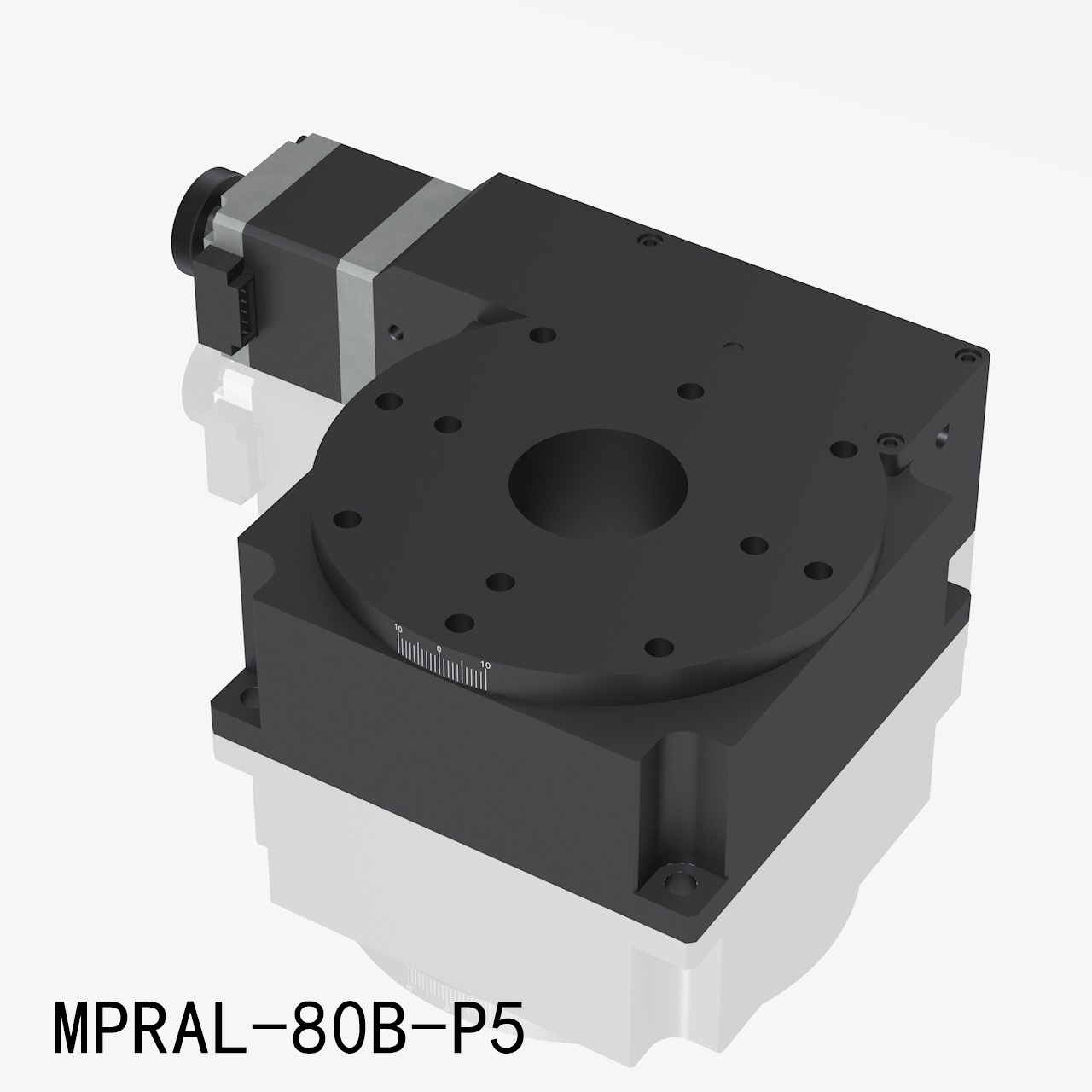

MPRAL-80B-P5 Φ80mm ±8°
¥0.00 请联系客服
购物车

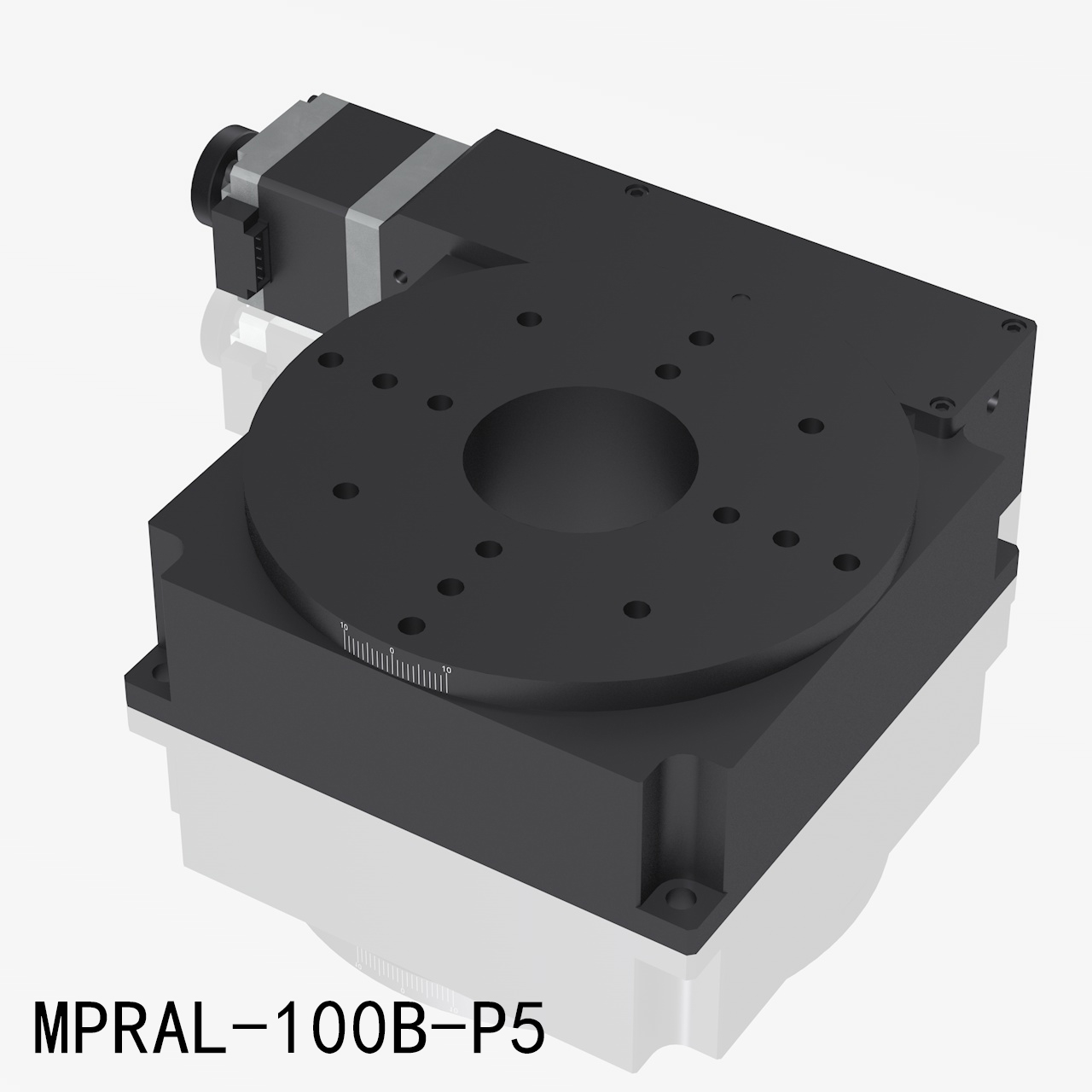

MPRAL-100B-P5 Φ100mm ±8°
¥0.00 请联系客服
购物车

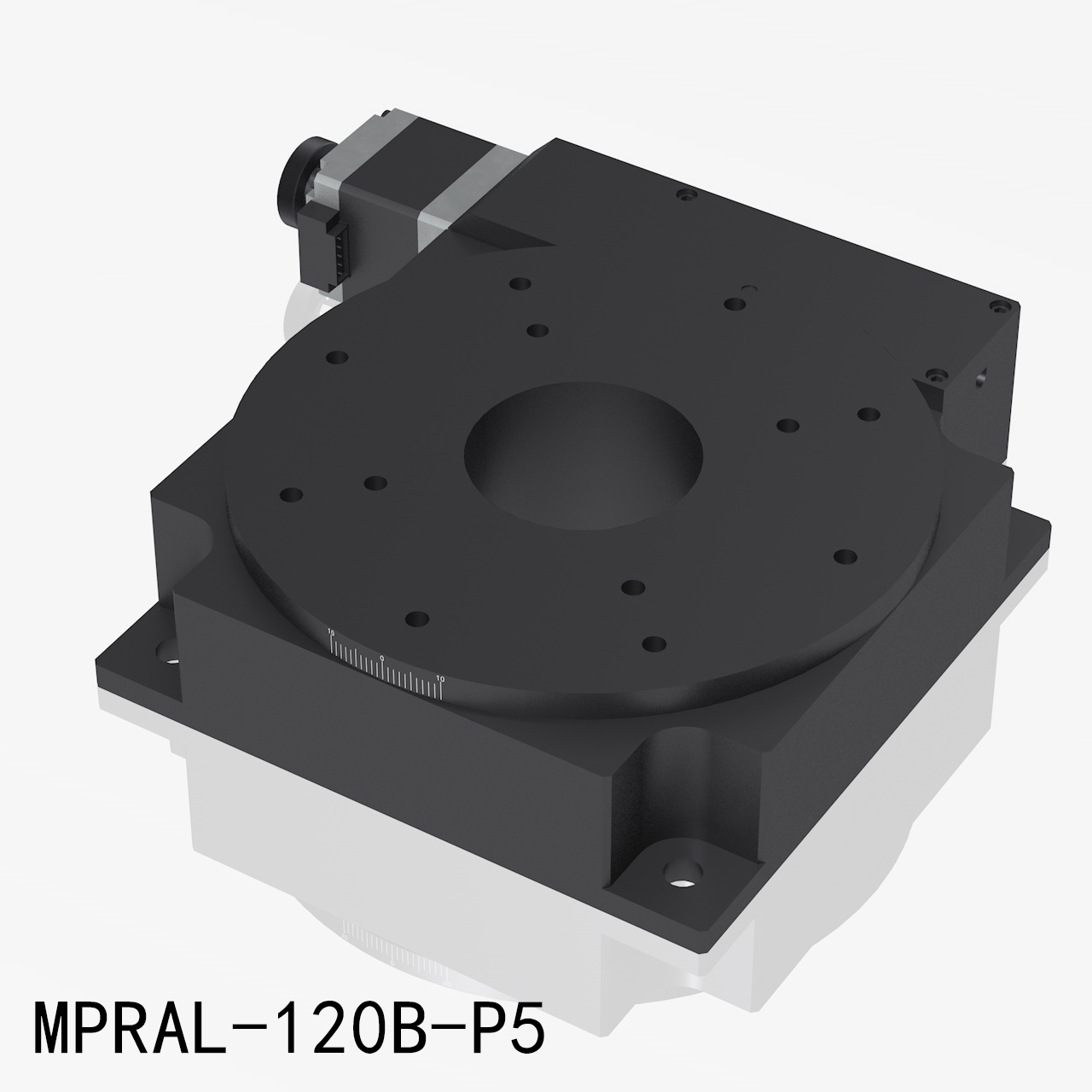

MPRAL-120B-P5 Φ120mm ±8°
¥0.00 请联系客服
购物车
