铝合金电动弧摆台-65台面

  • 说明介绍
产品说明

                                        图纸详情

通用参数

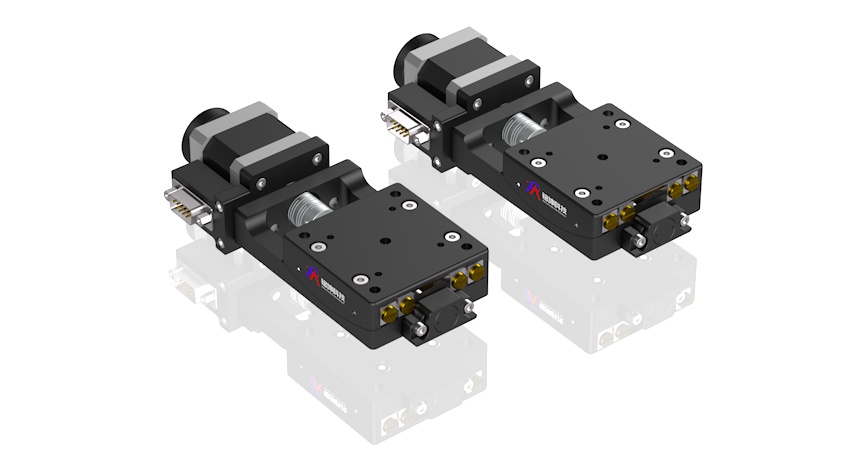

精密型电动角位台                         ▢台面尺寸 65mm



标配步进电机和RS232接口,ZK系列运动控制器可对其实现自动化控制
旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长
采用精密研配的蜗轮蜗杆结构,运动舒适,可任意正向和反向旋转且空回极小
设计精巧的消空回结构,可调整长期使用造成的空回间隙
特殊的结构设计保证了角位台台面极低的偏摆和倾斜,使运动更加平稳
台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
电动角位台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
具有限位功能,初始零位功能 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制



参数说明



点击型号名称可在线查看3D模型,文件较大,加载过程缓慢,请耐心等待

技术指标

具有限位/初始零位功能

型号

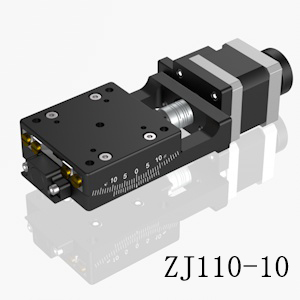

ZJ110-10

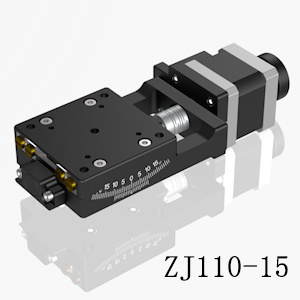

ZJ110-15

机械规格

台面尺寸[mm]

65*65

可叠加或单独使用

滑台高度[mm]

25

移动行程[°]

±10

±15

可换装伺服电机

主体材料

铝合金-黑色阳极氧化

中心承载[kg]

5

5

可加装旋转编码器
重量[kg]

0.82

铝合金电动弧摆台-65台面
产品型号 角度范围[°] 台面尺寸[mm] 文件 单价 发货日期 购物车
ZJ110-10 ±10° 65x65
¥0.00 请联系客服
购物车
ZJ110-15 ±15° 65x65
¥0.00 请联系客服
购物车
